Делаем холодильник для самогонного аппарата своими руками — пошаговая инструкция

Основные составляющие самогонного аппарата – это перегонный куб и холодильник. Все остальные элементы, такие как сухопарник, угольный фильтр и барботер, являются дополнительными и служат только для улучшения качества продукта. Для перегонного куба подойдет любая герметичную емкость нужного объема, но от конструкции холодильника зависит скорость перегонки и качество полученного продукта.

Назначение

Процесс получения самогона основан на конденсации спиртосодержащих паров. В перегонном кубе брага нагревается, в результате чего происходит ее разделение на пар и жидкость.

фото 1

Холодильник или, как его еще называют, конденсатор работает по принципу теплообменника. Спиртосодержащие пары поступают в него по трубке и за счет контакта с охлаждающей жидкостью конденсируются в самогон, который затем стекает в сборную емкость.

Виды

В зависимости от способа охлаждения холодильники бывают двух видов:

  • непроточные;
  • проточные.

Пример простейшего самогонного аппарата с непроточным холодильником – кастрюля с брагой, сверху которой устанавливается таз, наполненный холодной водой. Пары оседают на дно таза, за счет контакта с холодной поверхностью конденсируются и стекают в сборную емкость, установленную внутри кастрюли.

фото 2

Таким способом гнали самогон наши бабушки и дедушки, но он и до сих пор используется в местах где нет централизованного водоснабжения. Из-за невозможности следить за тем, что происходит внутри кастрюли со временем аппарат модернизировали, снабдив его герметичной емкостью и змеевиком. В качестве холодильника для змеевика стали использовать ведро, наполненное водой.

Основной недостаток непроточного холодильника – это быстрый нагрев воды, который приводит к ухудшению конденсации и уменьшению выхода конечного продукта. Периодичность смены воды зависит от материала, из которого сделан змеевик и количества воды в ведре. Преимущество аппарата с непроточным холодильником – возможность использования в местах, где нет доступа к проточной воде.

Проточный холодильник представляется собой герметичный корпус, внутри которого проходит трубка для отвода конденсата. Корпус холодильника оснащен двумя патрубками для подвода и отвода проточной воды.

фото 3

Такое устройство более эффективно, поскольку за счет постоянного протока воды внутри холодильника поддерживается стабильная температура и выход конечного продукта остается неизменным.

Важно! Трубка для отвода конденсата должна обладать хорошей теплопроводностью и сделана из инертного материала, то есть не вступающего в реакцию со спиртом. Больше всего для этой цели подходят медь, алюминий и нержавейка.

По конструкционному исполнению холодильники разделяются на:

  • прямоточные:
  • змеевиковые.
Читайте также:  Рецепт приготовления настойки на калгане на самогоне - польза и вред

Прямоточный холодильник состоит из кожуха с двумя патрубками и прямой трубки, которая проходит внутри него. По внутренней трубке проходят спиртосодержащие пары, а в полости вокруг нее жидкость для охлаждения. Змеевиковый конденсатор имеет похожее устройство, только трубка внутри кожуха не прямая, а закрученная в спираль.

Змеевиковый холодильник имеет компактные размеры, но благодаря простому устройству прямоточник более практичен в плане эксплуатации.

Преимущества прямотчного холодильника перед змеевиковым:

  • В змеевиковом холодильнике часто возникают конденсатные пробки, приводящие к резким перепадам давления в перегонном кубе и выбросу браги в холодильник. В прямоточной конструкции из-за отсутствия изгибов это исключено.
  • Прямоточный конденсатор быстро реагирует на малейшие изменения напора воды, что дает возможность регулировать температуру отбора конечного продута. Змеевиковая конструкция в этом плане работает медленнее.
  • У прямоточника более высокий КПД и соответственно расход воды для охлаждения меньше.

Справка. В продаже имеются стеклянные модели холодильников змеевикового типа, предназначенные для использования в лабораториях. Но из-за непрактичности для самогоноварения они используются редко – стекло хрупкий материал и его легко повредить при неосторожном обращении.

Как сделать холодильник в домашних условиях?

Несмотря на то, что холодильники для самогонных аппаратов есть в свободной торговле, многие самогонщики все же предпочитают изготавливать его самостоятельно.

Прямоточный из канализационной полипропиленовой трубы

Это самый дешевый вариант конденсатора, который легко изготовить в домашних условиях.

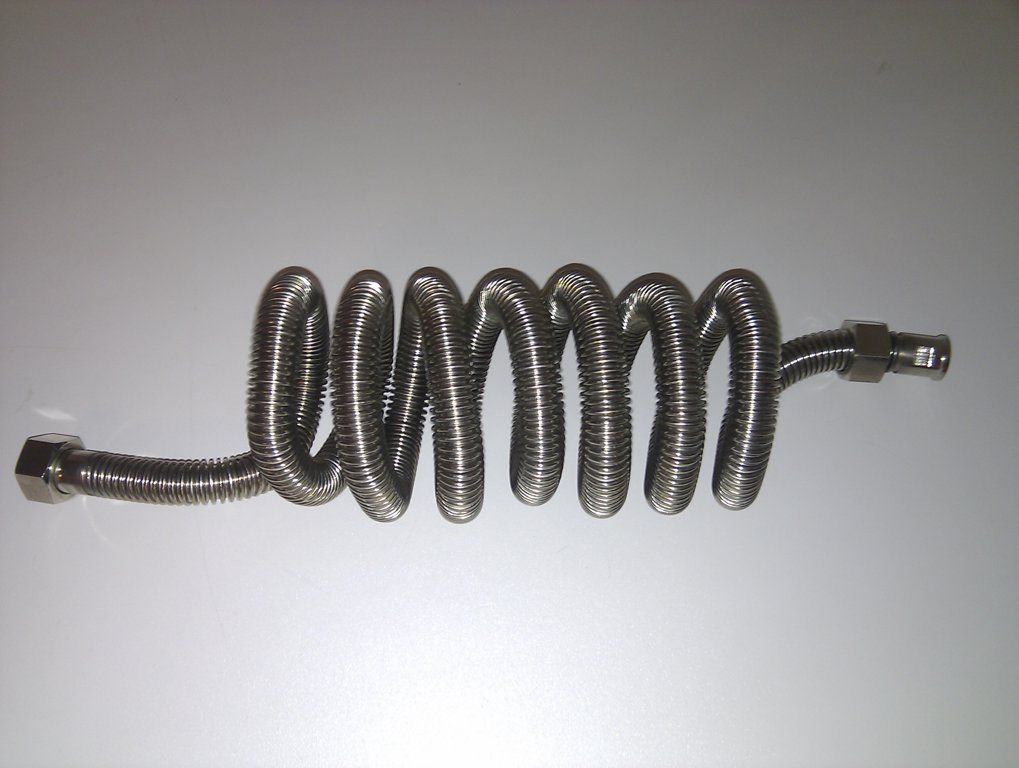

фото 4

Необходимые материалы:

  • медная трубка 12х1 – 1 м;
  • труба ПП ø25 мм – 1 м;
  • тройник ПП с внутренней резьбой 25х1/2″ – 2 шт;
  • муфта ПП переходная 25/20 – 2 шт;
  • заглушка резьбовая 1/2″(15 мм) – 2 шт;
  • штуцер под шланг с резьбой 1/2″(15 мм) – 2 шт;
  • пакля или лента ФУМ.

Из инструментов потребуется:

  • ножовка по металлу;
  • дрель со сверлом;
  • паяльник для пропиленовых труб, но если его нет, то не беда.

Процесс изготовления:

  1. Отрезать ножовкой по металлу кусок полипропиленовой трубы длинной 500-600 мм – это будет кожух будущего холодильника.
  2. Припаять на концы трубы тройники. Если паяльника нет, то фитинги необходимо опустить в кипящую воду на несколько минут и быстро одеть до упора пока они не остыли.
  3. Состыковать переходные муфты с тройниками.
  4. В центре резьбовых заглушек просверлить отверстия по диаметру медной трубки. Важно чтобы трубка садилась в них максимально плотно. Можно просверлить отверстие меньшим диаметром, а потом подогнать его круглым напильником.
  5. Нагреть в кипятке переходные муфты и вставить в них резьбовые заглушки.
  6. Закрутить в тройники штуцера под шланг, уплотнив резьбу паклей или лентой ФУМ.
  7. Отрезать ножовкой кусок медной трубки так, чтобы он был длиннее кожуха на 5-6 см.
  8. Вставить трубку в отверстия резьбовых заглушек, равномерно распределив ее выступающие части по обоим концам кожуха.
  9. Заделать щели вокруг трубки герметиком или любым водостойким клеем.
  10. Соединить устройство с перегонным кубом при помощи силиконового шлага диаметром 12 мм.
Читайте также:  Как выбрать термометр для самогонного аппарата - описание, виды и правильная установка

Подобным образом можно сделать прямоточник, используя медную трубку диаметром 10 мм и трубу ПП 20 мм. В этом случае переходные муфты не понадобятся – резьбовые заглушки будут вставляться в тройники. За счет уменьшения диаметра устройство обойдется дешевле, но и его пропускная способность будет ниже.

Важно! В идеале прямоточный холодильник должен стоять в вертикальном положении – только так можно избежать образования конденсатных пробок и достичь максимального коэффициента полезного действия. После каждого использования медную трубку необходимо прочищать ершиком или промывать под напором горячей воды.

Змеевикового типа

Для изготовления змеевика потребуется медная трубка диаметром 10-12 мм и длиной 1,2-2 м. Оптимальная толщина стенки 1 мм. Если стенка будет тоньше, то есть риск повредить трубку при накручивании спирали, кроме этого такой змеевик быстро изнашивается в процессе эксплуатации.

фото 5

Использование трубки со стенкой более 1 мм приведет к ухудшению теплопроводности устройства, к тому же такой материал достаточно жесткий и с ним тяжело производить какие-либо манипуляции.

В продаже имеются отожженные медные трубки и не отожженные. Для изготовления змеевика используют отожженную медь – она обладает хорошей пластичностью и легко поддается деформации.

Процесс изготовления змеевика:

  1. Заглушить один конец трубки деревянным колышком и насыпать в нее мелкий сыпучий материал, периодически постукивания для уплотнения. В качестве наполнителя подойдут песок, соль или сода. Это нужно для того, чтобы трубка не плющилась во время накручивания спирали.
  2. После наполнения аналогичным образом заглушить второй конец.
  3. Подобрать оправку цилиндрической формы. Ее диаметр зависит от размера корпуса, в который будет помещен змеевик.
  4. Оправку зажать в тисах и накрутить вокруг нее медную трубку, оставляя зазор между витками 12-15 мм. Прямые концы трубки лучше оставить подлиннее, потом их будет легче загнуть.
  5. Убрать заглушки и высыпать наполнитель. Внутреннюю полость змеевика тщательно промыть водой.
Читайте также:  Готовим квас из черного ржаного хлеба в домашних условиях - 3 пошаговых рецепта

Обычно корпус для змеевика делают стеклянный или из нержавейки, но в домашних условиях сделать такую конструкцию проблематично. Более доступный, но не менее эффективный вариант – это холодильник из канализационной полипропиленовой трубы. Для его изготовления потребуются:

  • канализационная труба ПП ø110 мм – 30 см;
  • соединительная муфта для труб ø110 мм – 1 шт;
  • заглушка для канализационной трубы – 2 шт;
  • штуцер под шланг с резьбой 1/2″– 2 шт;
  • гайка с резьбой 1/2″– 2 шт.

Процесс сборки холодильника:

  1. Соединить трубу с муфтой.
  2. По краям конструкции проделать 2 отверстия 20 мм.
  3. Посадить в отверстия на герметик штуцера под шланг и с внутренней стороны трубы зафиксировать их гайками.
  4. Поместить змеевик в корпус.
  5. Края трубы закрыть заглушками с предварительно проделанными отверстиями для выхода концов змеевика.
  6. Все соединения и щели заделать герметиком.

Рабочее положение такого холодильника, как и в случае с прямоточником, вертикальное или слегка наклонное. Если расположить его горизонтально, то конденсат будет оседать в нижней части змеевика, что затруднит прохождение паров.

Важно! Поток воды в конденсаторе должно быть направлен навстречу движению пара, то есть вход должен быть снизу, а выход сверху.

Описанные модели холодильники отличаются простотой изготовления и недорогой стоимостью материалов, но работают они не менее эффективно, чем дорогие серийные модели. Главное, чтобы диаметр трубки был не менее 10 мм. Что касается длины, то для проточного холодильника она должна составлять минимум 1 м, а для змеевика, помещенного в ведро – 2 м.

Видео: устройство кожухотрубного конденсатора

Посмотрите видео, в котором показано, как устроен кожухотрубный и предварительный холодильники самогонного аппарата:
